m+p Analyzer 基础——二维图表数据处理
在 "m+p 分析仪基础知识 "系列的上几期中，我们介绍了二维图表的基本功能，如格式化和定位，以及更高级的功能，如不同类型的光标和参考轨迹。本期将专门介绍数据处理。 m+p Analyzer 在 "模态分析"、"旋转分析 "和 "声学分析 "等软件包中提供了丰富的数据处理功能。然而，基本的分析功能已包含在二维图表中，所有客户均可使用标准许可证。
在线计算
可以对二维图表进行配置，以便对当前显示的数据进行基本计算。这些功能包括时域和频域的积分和微分、带有 A、B、C 加权的倍频程频谱、轨道图等。所有计算均可按任意顺序连续进行，并在运行时应用。下面的动画展示了如何在测量过程中将加速度数据整合为速度或位移数据。

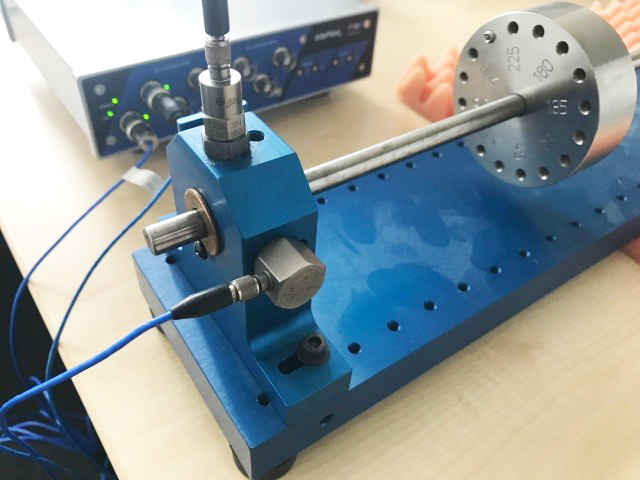

在左边的日志上，我们放置了两个加速度计，用于测量 X 和 Y 方向的振动。现在，我们可以在图表中将这些加速度积分两次，得到位移，然后设置轨道图。这将显示演示器运行时轴颈在 X-Y 平面上的移动情况。
1. 应用实例：轴颈轨道图
在实际应用中，人们通常也会对时间历史和光谱感兴趣。在这种情况下，我们会设置不同的图表来显示所需的指标。下面的动画展示了一个典型的设置，以及如何导出和导入这样的设置以便重复使用。
2. 应用实例：轴颈轨道图
在实际应用中，人们通常也会对时间历史和光谱感兴趣。在这种情况下，我们会设置不同的图表来显示所需的指标。下面的动画展示了一个典型的设置，以及如何导出和导入这样的设置以便重复使用。
