即便复杂脉冲工况，仍可快速完成 SRS（冲击响应谱）分析
效率
m+p Analyzer 能够依托实测数据或导入的时域历程快速计算冲击响应谱（SRS）。自动化工作流程、直观可视化界面与快捷对比工具，有效提升 SRS (冲击响应谱) 评定效率，帮助工程师快速判定冲击严酷度、对标多组冲击事件，生成脉冲参数，用于在振动测试系统上复现真实冲击。
安全
工程师可离线完成冲击脉冲解析，在全尺寸试验启动前预判结构薄弱区域；SRS (冲击响应谱) 频谱图标注关键特征频率，安全定制可兼容振动台的冲击脉冲。提前研判螺栓冲击枪、爆炸冲击的实测波形，规避破坏性过试验，实现可控、可复现的产品鉴定试验。
灵活
m+p Analyzer 软件支持最大最大谱、初始谱、残余谱及自定义四类 SRS (冲击响应谱) 算法，覆盖全领域测试评估需求；可在加速度、速度、位移三个物理域求解冲击响应谱，采用三坐标谱分析方法解析冲击特性。实测冲击数据可导入分析，并导出至 m+p VibControl，在振动台上精准复现冲击环境。
质量
高分辨率运算算法保障 SRS (冲击响应谱) 计算精度，即便是包含高频分量的复杂冲击脉冲也可精准求解。可视化绘图、曲线叠加比对、三坐标谱展示功能深度挖掘冲击特征，输出稳定可复现的 SRS 数据，适配产品鉴定、设计验证、仿真对标等工程场景。
冲击鉴定与复现的高精度 SRS (冲击响应谱) 分析

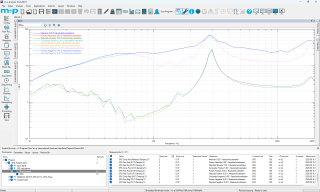

最大谱、初始谱与残余谱 SRS 计算
本软件可基于实测或导入的时域信号，完成最大谱、初始谱、残余谱 SRS 曲线运算，精细化评估冲击严酷度。工程师可比对多组冲击工况、核验脉冲波形，定位关键共振区间，完成结构性能评定。
加速度 / 速度 / 位移三域 SRS 分析
SRS (冲击响应谱) 可切换加速度、速度、位移三种坐标域显示，全方位剖析冲击作用机理。三类互补频谱可快速定位机械系统易损频率、速度受限响应以及位移失效类关键工况。

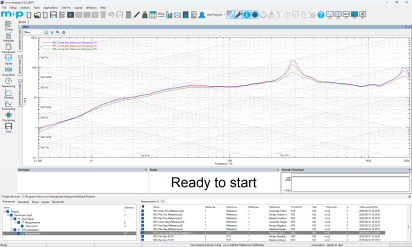

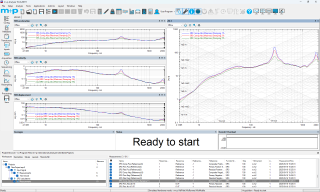

三联谱可视化展示 SRS
m+p Analyzer 整合加速度、速度、位移频谱同屏展示，以三联谱视图直观解析冲击特性，快速判别冲击载荷由加速度峰值、速度突变或是位移分量主导。

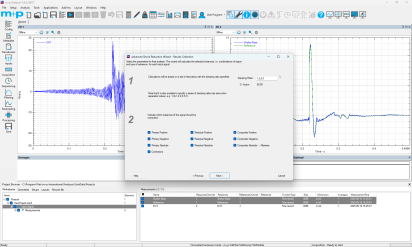

导入并分析实测的冲击事件
支持导入外场实测、螺栓冲击枪试验、爆炸鉴定试验的原始冲击脉冲，精准复现真实工况并完成 SRS 核算。原始数据可经滤波、加窗、重算处理，生成规整、可复现的 SRS 曲线用于工程研判。

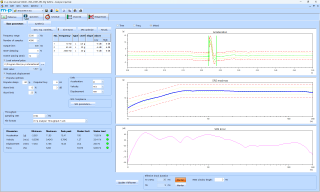

m+p VibControl 中定义和复现基于 SRS 的脉冲
利用该解决方案中生成的 SRS (冲击响应谱) 结果，可用于创建与振动台兼容的冲击脉冲。这些脉冲可以传输至我们的振动测试软件中以进行受控复现，从而能够在实验室中模拟真实的冲击，例如经典脉冲、现场记录的冲击或校准的冲击事件。
曲线叠加比对，校验冲击脉冲
可叠加多条 SRS (冲击响应谱) 曲线，以对比测试、验证变更或评估是否符合标准规范。该功能有助于工程师验证复现脉冲的准确性、跟踪设计改进，并确认在不同冲击强度下的结构可靠性。
完整的系统，助您进行噪声与振动分析
适用于交钥匙解决方案的可扩展硬件
m+p Analyzer 软件可搭配第三方硬件，亦可配套本品牌德国原装测量系统使用。该系列模块化数据采集系统支持按需灵活扩容，从小型 4 通道前置采集设备，到具备数百输入通道的机柜式集成系统，各类测试需求均可满足。
实用配套解决方案
服务
冲击响应谱 (SRS) 案例研究
冲击响应谱 (SRS) 相关资源
近期活动
冲击响应谱 (SRS) – 常见问题
冲击响应谱 (SRS) 是一种数学变换，能够将复杂冲击脉冲的损伤潜力表示为 SRS 波形。由于与标准冲击脉冲（例如半正弦波、锯齿波等）相比，某些冲击脉冲可能过于复杂而无法用数学方法表示，因此可以将诸如抗震或瞬时冲击脉冲之类的复杂脉冲计算为 SRS 波形，以表示特定复杂冲击载荷的最大损伤潜力。
SRS 计算模型由一组线性单自由度（SDOF）系统构成，各子系统分别设置不同自然频率，全部单自由度系统共用同一阻尼系数（全局统一阻尼）。附图为 SRS 原理示意图：
单自由度系统基座受峰值加速度为 的半正弦冲击脉冲激励，各 SDOF 元件在自身固有频率下产生受迫振荡。提取每套单自由度系统的响应峰值加速度，以固有频率（对数横坐标）、峰值响应（纵坐标）绘制曲线，即为该冲击的冲击响应谱，用来表征冲击的损伤能力；曲线末端趋近于输入脉冲的最大加速度。
备注：SRS 标准算法采用全局阻尼模式，全部 SDOF 组件阻尼参数一致。
